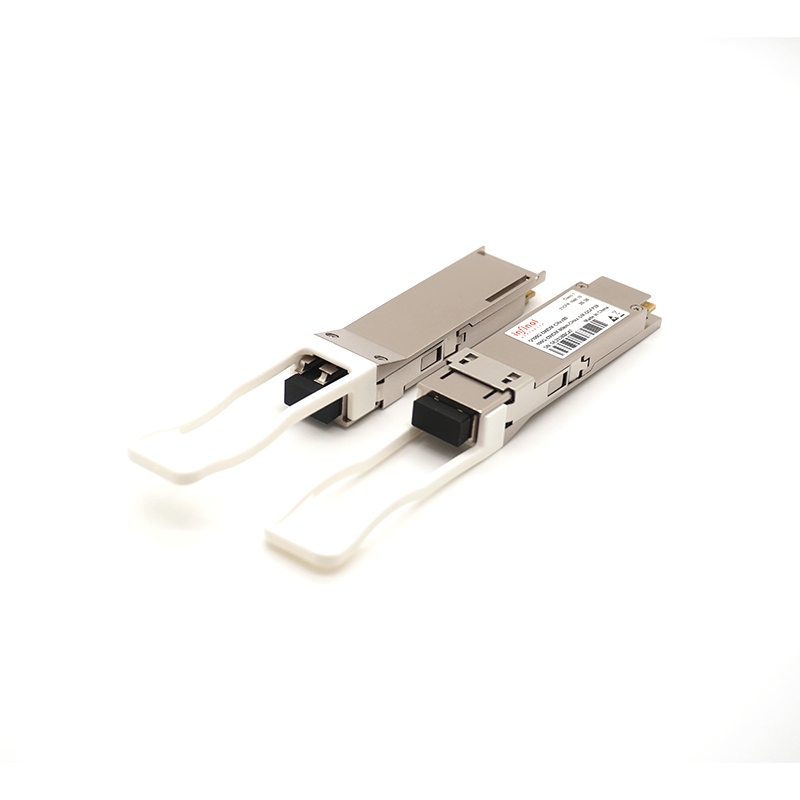

100G QSFP28系列光通信模塊包括SR4, CWDM4, LR4, LR4,ER4 Lite使用LC或MPO光口，符合QSFP28 MSA，IEEE802.3bm等標準，具有低功耗、高穩定性的特點，應用于100G數據中心傳輸及OTN傳輸。

一、激光輻射

　　進行光纖操作時，嚴禁裸眼靠近或直視光纖出口。

　　嚴禁使用顯微鏡，放大鏡或寸鏡等光學儀器觀看光纖連接器或光纖的端頭。

　　激光收發器用于光傳輸系統及相關的測試工具，裸露的光纖或連接器端口會發射肉眼看不到的激光，功率密度非常高。裸眼直視激光輸出端口會灼傷眼睛。

　　在大于150毫米的距離目視裸露的光纖端頭或損壞的光纖，通常不會灼傷眼睛。但如通過光學儀器如顯微鏡、放大鏡或寸鏡等觀察裸露的光纖端頭，可能會灼傷眼睛。

　　應遵守下面的操作要求防止激光輻射危害：

　　完成相關培訓的授權人員方可進行操作。

　　在操作激光或光纖時應戴護目鏡。

　　在斷開光纖連接器之前確保關閉光源。

　　斷開光纖后，使用光纖帽保護所有的光纖連接器。

　　在不確定光源是否已關閉前，嚴禁注視裸露的光纖或連接器端頭，立即為光纖連接器安裝防塵帽。

　　在剪切或熔接光纖前，確保光纖和光源斷開。

　　通過光功率計測量光功率來確保光源已關閉。

　　在打開光纖傳輸系統前門時，注意避免被激光輻射。

　　嚴禁使用顯微鏡，放大鏡或寸鏡等光學儀器觀看光纖連接器或光纖的端頭。

　　二、安裝光模塊并連接光纖

　　背景信息

　　進行光纖的安裝、維護等操作時，嚴禁肉眼靠近或直視光纖接頭及光模塊接口。

　　光纖的曲率半徑應大于光纖直徑的20倍，一般情況下曲率半徑≥40mm。

　　光纖插拔過程中需要小心操作，注意不要損傷光纖連接器。

　　如果光纖連接器的端面不夠清潔，則需要對其清潔。清潔的方法是用酒精棉或酒精無塵紙沿一個方向輕拭，不能來回擦。

　　設備暫時不使用的光接口需要安裝防塵塞。

　　準備工具和附件

　　防靜電腕帶或防靜電手套

　　剪刀

　　絕緣膠帶

　　波紋管

　　光纖綁扎帶

　　光纖工程標簽

　　拔纖鉗(隨交換機發貨)

　　操作步驟

　　1. 確認需要對接的接口數量及對接關系，并確定好走線路徑。

　　2. 根據所使用的光模塊類型、端口數量和工勘距離選擇合適模式、數量和長度的光纖。

　　3. 在每根光纖的兩端粘貼臨時標簽并用筆填寫上編號，編號的方法參見光纖的工程標簽。

　　4. 將光纖放直、分成束，每束光纖的根數請參考表1。根據光纖的長度剪裁合適長度的保護管，并將光纖束套在保護管中。然后在保護管兩端的開口處纏好防割膠帶。

　　光纖套在波紋管內時，波紋管兩端管口必須用膠帶纏好。否則波紋管的邊沿會割壞光纖。

　　保護管的類型及容量如表1所示。

　　表1 保護管的類型及容量

　　類型更大可容光纖根數

　　開口波紋管60

　　閉口波紋管12

　　纏繞管外徑6mm：10

　　外徑20mm：20

　　5. (可選)布放光纖。將光纖從光纖配線屏一側上架，沿著走線路徑一直走至機柜側，然后穿入機柜右側并暫時懸空。

　　一般推薦使用開口波紋管。保護管在機柜中使用的長度要求如圖1所示。

　　圖1 保護管在機柜中的長度要求

　　6. 佩戴防靜電腕帶或防靜電手套。佩戴防靜電腕帶時，須將接地端插入到ESD插孔中，且ESD插孔所在的設備已正確接地。

　　7. 拔下光接口上的防塵塞，并將光模塊安裝到接口中。

　　說明：

　　請注意防止插反。QSFP+光模塊插頭有“L”形凹槽的一面為光模塊的正面，如圖2中所示。插入集群卡接口時，應正面向下，其它情況下插入接口時，應正面向上。

　　圖2 QSFP+光模塊

　　安裝時，確保接頭方向正確，然后將光模塊插入單板接口之后聽到“啪”的聲響，表示已安裝到位，如圖3所示。

　　圖3 將光模塊安裝到接口

　　如需要拆卸時，先打開光模塊的拉手，再往里輕推后向外拔出，如圖4所示。

　　圖4 拔出光模塊

　　8. 連接光纖到光模塊接口。先拔掉光模塊接口上的防塵塞，再找到與光纖編號對應的接口，將光纖的接頭插入到光模塊的接口中。確保所有的光纖全部正確地連接到交換機后，再執行步驟9。

　　安裝時，將光纖接頭對準并插入接口之后聽到“啪”的聲響，表示已安裝到位，如圖5所示。

　　圖5 將光纖連接到接口

　　如需要拆卸時，先將光纖接頭往里輕推后再捏住卡扣向外拔出，禁止直接拉著光纖接頭拔線纜，如圖6所示。

　　說明：

　　對于接口密集而用手不好操作的情況，可用拔纖鉗輔助操作。

　　圖6 拔出光纖

　　9. 捆扎光纖。將連接好的光纖理順不交叉的通過對應槽位的走線齒，并每隔20cm～30cm的長度用光纖捆扎帶捆扎一次，如圖7所示。

　　圖7 綁扎光纖

　　因為布線時電纜會影響光纖的走線情況，所以不建議電纜和光纖混合使用。若混合使用，則需保證光纖安裝在單板上靠近左側的接口上，電纜安裝在單板靠近右側的接口上，如圖8所示。

　　圖8 電纜、光纖混合布放

　　10. 將所有的臨時標簽更換成光纖標簽。

　　后續處理

　　將拔纖鉗用細繩掛在機柜內固定的位置。

　　三、更換光模塊

　　背景信息

　　換光模塊過程中，切勿直視光模塊接口，以免激光損傷眼睛。

　　光纖插拔過程中需要小心操作，注意不要損傷光纖頭部。

　　光模塊是靜電敏感元件，在整個操作過程都要采取防靜電措施，避免損壞光模塊。

　　光模塊不能插反，如果光模塊按一個方向插入不能插到底時，不能用力往里面推，請換個方向安裝驗證一下

　　在更換光模塊時，要注意下面幾點要求：

　　更換前需做好防靜電準備。

　　確認新光模塊與待更換的光模塊中心波長、支持的標準等一致。

　　拔光模塊時，請先將其接口上的光纖拔下，且禁止用力過度，否則可能會導致光模塊損壞。

　　從光模塊接口拔下光纖的同時，要給單板及光模塊的接口安裝防塵塞。

　　準備工具及附件

　　防靜電腕帶或防靜電手套

　　光纖防塵帽

　　光模塊防塵塞

　　酒精棉

　　操作步驟

　　1. 佩戴防靜電腕帶或防靜電手套。佩戴防靜電腕帶時，須將接地端插入到ESD插孔中，且ESD插孔所在的設備已正確接地。

　　2. 記錄待更換光模塊上線纜的位置，并查看各線纜上的標簽是否正確、清晰和整潔。如果標簽不易識別則需重新制作并粘貼標簽，避免連接線纜時出錯。

　　3. 打開光纖接口上的卡扣，再將光纖接頭往接口內輕推后拔出，然后給光纖接頭戴上防塵帽。

　　光纖接頭上的卡扣有兩種類型。一種是LC/PC接頭，需要按下卡扣才能打開，如圖1所示。另一種是MPO接頭，在拉拽卡扣的過程中自動打開，如圖2所示。

　　圖1 LC/PC光纖接頭

　　圖2 MPO光纖接頭

　　4. 打開光模塊上的拉手，再將光模塊往接口內輕推后拔出，然后給光模塊塞上防塵塞并妥善處理。

　　光模塊上的卡扣有兩種類型。一種拉桿式的拉手，需要翻轉拉手才能打開，如圖3所示。另一種是手柄式的拉手，在拉拽手柄的過程中自動打開，如圖4所示。

　　圖3 拉桿式拉手

　　圖4 手柄式拉手

　　5. 從包裝中取出新的光模塊，并緩慢地插入到接口中，直到聽到“啪”的聲音，表明已經安裝到位。

　　說明：

　　為了保證對接成功，新的光模塊必須與其對端的光模塊的光參數匹配。

　　6. 找到待連接的光纖，通過光纖上的標簽，找到與光纖對應的接口，去掉防塵帽并將光纖連接到接口上。

　　說明：

　　為了保證對接成功，新的光模塊必須與其對端的光模塊的光參數匹配。

　　四、光模塊使用規范

　　光模塊使用常見問題分析

　　1. 光模塊未插到底。

　　由于光模塊沒有插到底，模塊上的卡鎖沒有卡住，使得設備無法識別光模塊。在長期運行后模塊會在外力的作用下自動彈出或者稍微碰撞彈出。

　　2. 光模塊光口污染。

　　由于使用時未注意清潔和保護，導致污染物進入纖芯，造成光路耦合效率下降或阻斷光路，甚至還會導致纖芯端面的損傷。

　　3. 光模塊燒毀。

　　用于長距離傳輸?shù)墓饽K，發送光功率較大，當光模塊間互聯不加光衰減器時，有可能造成接收光功率超過APD管的過載功率，使得光模塊被燒毀。

　　以上操作問題會造成光信號瞬間或長期斷路，甚至造成光模塊徹底失效，影響業務通信。

　　光模塊未插到底的預防措施

　　1. 安裝光模塊時要用力將模塊插到底，聽到“啪”的聲音或感到輕微震動，表示模塊卡鎖卡到位。

　　光模塊卡鎖沒卡到位時，金手指和單板上連接器未良好接觸，鏈路有可能連通。但是在震動、碰撞等情況下，光模塊會發生瞬斷，甚至松動等故障。

　　2. 參照圖1所示的拉手環狀態。插入時，確保拉手環閉合(卡鎖此時起到定位作用) ;插入后，在不打開拉手壞的情況下拔一下光模塊，檢查是否安裝到位，若拔不出則表示已插好。

　　圖1 光模塊拉手環狀態圖

　　光模塊光口污染的預防措施

　　1. 現場開局必須配備擦纖紙，跳線插入光口前必須先進行清潔，避免因光跳線端面污染而導致光口的交叉污染。

　　圖2 使用用擦纖紙清潔光纖

　　說明：

　　在工作臺至少連續放置3張擦纖紙。如圖2所示，將光纖頭水平向一個方向擦拭，擦一下?lián)Q一個地方，擦過的地方不能再用。

　　2. 如圖3所示，暫不使用的光模塊必須安裝防塵帽，避免灰塵污染。

　　圖3 安裝防塵帽

　　如圖4所示，沒有防塵帽的情況下可使用光纖代替，也可有效避免灰塵進入。

　　圖4 用光纖代替防塵帽

　　3. 如圖5所示，暫不使用的光纖跳線必須安裝防塵帽，避免灰塵污染，然后整齊的掛在光纖架上或盤入光纖包裝盒內。光纖不能受擠壓。

　　圖5 光纖安裝防塵帽

　　4. 如果光模塊或光纖未加防塵帽且長時間未使用，再次使用時必須對光口或光纖進行清潔。如圖6所示，光口清潔使用棉棒進行。光纖端口清潔使用擦纖紙。

　　圖6 用棉棒清潔光模塊光口

　　清潔時將棉棒插入光口中，輕輕旋轉，注意不要用力過大，避免損傷套筒。

　　5. 如果設備運行過程中發現光模塊輸入光信號異常丟失，可先用上述清潔方法對光模塊光口和光纖進行清潔，排除污染因素。

　　光模塊燒毀的預防措施

　　1. 使用OTDR表測試光纖通路的通斷或者衰減程度時，需要將光纖兩端都連接到OTDR表，切記不要一端仍連接光模塊，否則極易燒毀光模塊。

　　2. 單板自環測試時注意加適當?shù)墓馑p器，不能采用將光纖連接器插松的形式來代替光衰減器。

　　其他注意事項

　　1. 光連接頭應垂直插入光連接器，避免劃傷光口。

　　2. 避免多模、單模光纖的混用。多模器件使用多模光纖，單模器件使用單模光纖，混用的情況下可能會出現信號丟失等故障。
